BPMN Classique (Premier processus de Base)

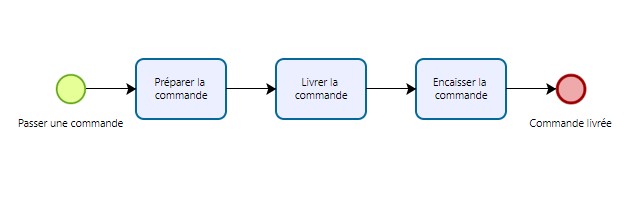

Prenons le cas d'une commande passée:
- L'évènement de départ est "Passer une commande", un jeton est alors émis et absorber par la première tâche ("Préparer la commande").
- La tâche libère le jeton qu'une fois celle-ci réalisée et continue le flux en direction de la deuxième tâche ("Livrer la commande") et ainsi de suite.
- Une fois la dernière tâche effectué le jeton se dirige vers l'évènement de fin matérialisé par le rond rouge au bord plus foncé qui absorbe je jeton.

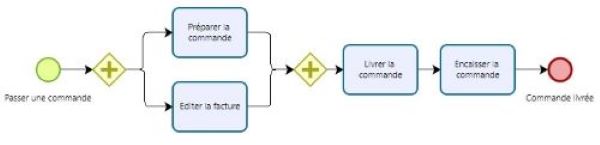

La porte parallèle:


-La porte parallèle est matérialisée par un losange avec un symbole '+' à l'intérieur. Dans la porte parallèle, tous les flux doivent avoir été reçus pour que le processus continue.
On peut comparer son comportement au "AND" en programmation informatique.

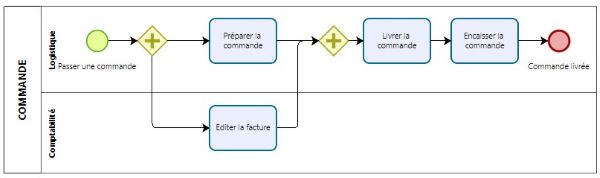

Admettons que notre entreprise n'est constituée que de 2 services, un service logistique et un service comptabilité.
Nous aurions pu également représenter notre processus de la manière suivante:

Il est à noter que si vous placez une porte parallèle avant les tâches, vous devrez en mettre une
seconde après ces dernières pour faire converger les flux.

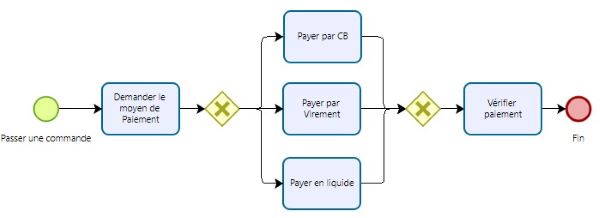

La porte exclusive:
La porte exclusive se matérialise par un symbole en forme de losange avec une croix en son centre.
Un seul flux entrant est nécessaire pour continuer le processus.
On peut comparer son comportement au "OR" en programmation informatique.

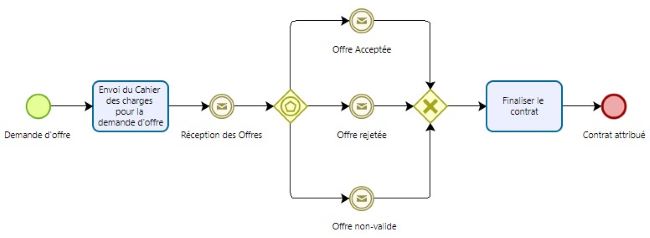

Le choix exclusif:
Un seul chemin peut être pris, un des évènement doit se produire pour que le flux puisse continué, il est conclu par une porte exclusive (OR).
Le choix exclusif est symbolisé par un losange avec un pentagone en son centre.

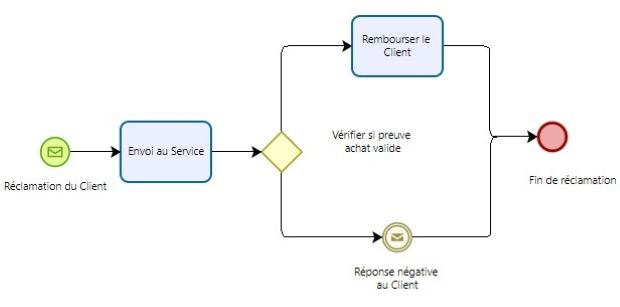

La porte Test de condition
La porte Test de condition se symbolise par un losange simple, cette symbolisation est utilisée dans le processus pour représenter un choix booléen (Vrai ou Faux - True ou False).
